सबसे उन्नत फाइबर ब्रश प्रौद्योगिकी और कीमती धातुओं का उपयोग खोखले दस्ता पर्ची की अंगूठी

के माध्यम से बोर पर्ची के छल्ले सबसे अच्छा उन्नत फाइबर ब्रश प्रौद्योगिकी और कीमती धातु बहु-संपर्क का उपयोग करते हैं, वे उच्च डेटा दर क्षेत्र बस ट्रांसमिशन के लिए कम विद्युत शोर प्रदान करते हैं, लंबे जीवनकाल के लिए कम संपर्क दबाव और वे रखरखाव मुक्त हैं।

हम विभिन्न अनुप्रयोगों में ग्राहकों की विशेष आवश्यकताओं के अनुसार मानकीकृत और मॉड्यूलर डिजाइन और पूरी तरह से अनुकूलन योग्य उत्पादों की पेशकश करते हैं

अनुप्रयोगों

• रडार एंटीना, मोशन सिम्युलेटर
• निर्माण अभियांत्रिकी
• रोबोट, पैकेज उपकरण
• लिथियम बैटरी उपकरण

ऐच्छिक

• छेद के आकार के माध्यम से
• सर्किट, वर्तमान रेटिंग
• स्थापना का तरीका
• आईपी ​​सुरक्षा ग्रेड

विशेषताएं

• केंद्र छेद स्थापित करना आसान है, साथ ही हाइड्रोलिक, वायवीय, फाइबर ऑप्टिकल, आरएफ रोटरी संयुक्त को एकीकृत करता है
• कम घर्षण, लंबे जीवन, कम टोक़, चिकनी रोटेशन
• डेटा बस प्रोटोकॉल के साथ संगत संचारित डेटा और एनालॉग सिग्नल

पैरामीटर

ECN025-12P2-06S विशिष्टता		चित्र
वर्तमान	12 * 10A, 6 * संकेत
रेटिंग वोल्टेज	380VAC
बिजली का शोर	≤70mΩ (50rpm)
ढांकता हुआ ताकत	≥1000V @ 50 हर्ट्ज (पावर) @500V @ 50 हर्ट्ज (सिग्नल)
इन्सुलेशन प्रतिरोध	500MΩ @ 500VDC (बिजली) 300MΩ @ 100VDC (सिग्नल)
बोर आकार के माध्यम से	Ø25.4mm
वर्किंग टेम्परेचर	-20 ℃ ~ + 60 ℃
संरक्षण ग्रेड	IP54
काम करने की गति	0 ~ 300rpm
संपर्क सामग्री	बहुमूल्य धातु

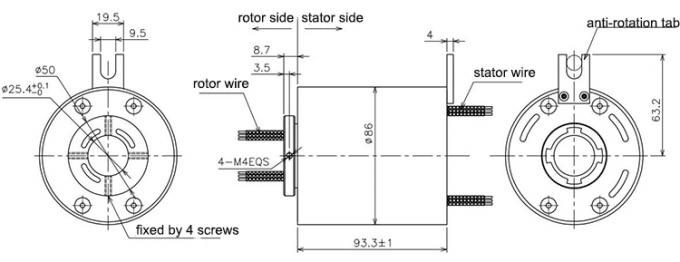

बाह्य रेखा आरेखण

प्रश्न: क्या आप विद्युत चैनल और तरल पदार्थ या वायु चैनल संयोजन के साथ हाइब्रिड डिजाइन की पेशकश करते हैं?
हां, CENO एयर / फ्लूड रोटरी यूनियन और इलेक्ट्रिकल स्लिप रिंग को एक साथ एक पूर्ण समाधान में एकीकृत किया जा सकता है। यह समाधान द्रव, पावर, सिग्नल और डेटा ट्रांसफर के लिए कर सकता है। हम आपकी सटीक आवश्यकताओं को पूरा करने के लिए मानक संयोजन और कस्टम समाधान दोनों प्रदान करते हैं। अपनी मांगों के साथ हमसे परामर्श करने के लिए आपका स्वागत है।

प्रश्न: हम अपने तंत्र पर खोखले शाफ्ट पर्ची की अंगूठी कैसे माउंट करते हैं?

खोखले शाफ्ट बढ़ते रास्ता
1) स्लिप रिंग को वांछित स्थान पर रखें और समान रूप से यूनियन के प्रत्येक छोर पर शाफ्ट पर दोनों शिकंजा कस दें। 25 एलबी-इन में टोक़।
2) तारों को रूट करें और आवश्यक कनेक्शन बनाएं। वायरिंग को स्लिप रिंग के फ्री रोटेशन को प्रतिबंधित करने की अनुमति न दें।
3) एंटी-रोटेशन टैब में एक पेंच या डॉवेल (आपूर्ति नहीं ) की स्थिति।

निकला हुआ किनारा रास्ता
1) बढ़ते आधार के लिए निकला हुआ किनारा में बढ़ते छेद संरेखित करें और प्लास्टिक के साथ फ्लैट वाशर और थ्रेड बनाने वाले शिकंजा (न कि आपूर्ति की गई) स्थापित करें। सुरक्षित रूप से शिकंजा कस।
2) तारों को रूट करें और आवश्यक कनेक्शन बनाएं। वायरिंग को स्लिप रिंग के फ्री रोटेशन को प्रतिबंधित करने की अनुमति न दें।
3) एंटी-रोटेशन टैब में एक पेंच या डॉवेल (आपूर्ति नहीं ) की स्थिति।

CENO का फायदा

इंजीनियरिंग टीम में सदस्य को स्लिप रिंग के क्षेत्र में 10 से अधिक वर्षों का अनुभव है। महत्वपूर्ण प्रक्रिया पर काम करने वाले सभी आंतरिक प्रशिक्षण द्वारा योग्य हैं।

क्यों CENO चुनें

CENO स्लिप रिंग क्षेत्र में एक तकनीकी रूप से कंपनी है जो अनुसंधान और विकास, विनिर्माण और बिक्री को संलग्न करती है। हमारे पास उत्पादों की गुणवत्ता और विश्वसनीय प्रदर्शन सुनिश्चित करने के लिए उन्नत उपकरण और उच्च परिशुद्धता परीक्षण उपकरण हैं। सुरक्षा क्षेत्र 3000 वर्ग मीटर और चीन में स्थित है।
