होल स्लिप रिंग के माध्यम से
>
|
| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | CENO |
| प्रमाणन | CE,RoHS,UL,ISO9001 |
| मॉडल संख्या | ECN025-05P-16P2 |

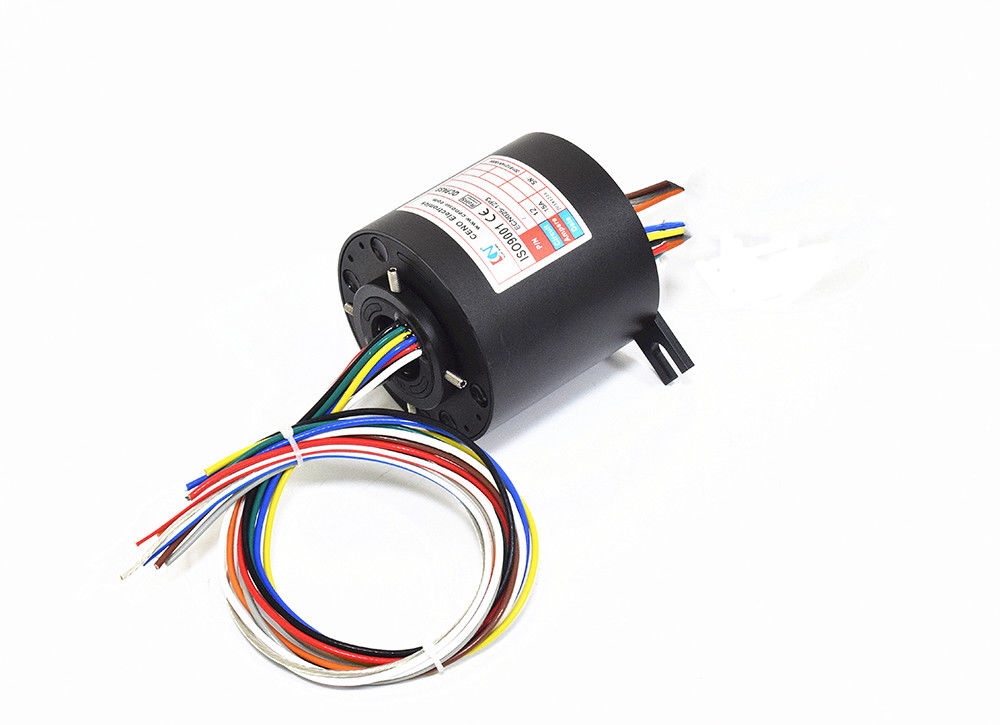

पावर और सिग्नल ट्रांसमिशन के लिए 1000 आरपीएम तक घूर्णन गति के लिए कॉम्पैक्ट पर्ची के छल्ले
उच्च रोटेशन सटीकता, अधिक स्थिर प्रदर्शन, लंबे जीवन वाले समान उत्पादों की तुलना में।कीमती धातुओं का उपयोग करते हुए संपर्क सामग्री का उपयोग, टोक़ छोटा, स्थिर संचालन, लंबा जीवन, छोटे प्रतिरोध में उतार-चढ़ाव, संपर्क प्रतिरोध छोटा है, उत्कृष्ट संचरण प्रदर्शन सुनिश्चित करने के लिए। विशिष्ट अनुप्रयोगों में स्वचालन उपकरण, कैमरा जिम्बल, रोबोट और इतने पर शामिल हैं।
अनुप्रयोग
विशेषताएँ
वैकल्पिक
पैरामीटर
| ECN025-05P-16P2विनिर्देश | तस्वीर | |
| मौजूदा | 5*20ए,16*10ए | |
| रेटिंग वोल्टेज | 380VAC | |
| विद्युत शोर | 70mΩ (50rpm) | |
| ढांकता हुआ ताकत | ≥1000V@50Hz | |
| इन्सुलेशन प्रतिरोध | 500MΩ@500VDC | |
| बोर आकार के माध्यम से | Ø25.4 मिमी | |
| वर्किंग टेम्परेचर | -20 ℃ ~ + 60 ℃ | |
| संरक्षण ग्रेड | आईपी54 | |
| काम करने की गति | 0~300rpm | |
| संपर्क सामग्री | बहुमूल्य धातु | |
बाह्य रेखा आरेखण
लागत घटाएं
विनिर्माण दक्षता में सुधार।आपने पूछा, हमने डिलीवर किया। CENO Electronics उच्च-प्रदर्शन 360° रोटेशन समाधान प्रदान करता है,
सैकड़ों उद्योगों में हजारों सिस्टम डिजाइन वाले ग्राहकों की मदद करने के वर्षों में परिष्कृत।
आप कैसे निर्धारित करते हैं कि आपके लिए सबसे अच्छा कौन सा है?
चरण एक: हमारे स्लिप रिंग उत्पाद पैरामीटर चार्ट का संदर्भ लें, एक मैट्रिक्स जो CENO के उत्पादों के लिए प्रमुख प्रदर्शन दिखाता है।
ध्यान रखें कि यदि आपको अपने प्रोजेक्ट के लिए आवश्यक उपकरण दिखाई नहीं देता है, तो हम आपकी आवश्यकताओं के अनुरूप एक व्युत्पन्न या पूर्ण कस्टम डिवाइस पर एक साथ काम कर सकते हैं।
चरण दो: आवश्यक विनिर्देश जानकारी के साथ कस्टम फॉर्म भरें, ताकि हम एक मूल्यांकन समाधान, उद्धरण या अधिक जानकारी प्रदान कर सकें कि हम आवश्यक पर्ची रिंग को कैसे आसान बना सकते हैं।
प्रश्न: क्या आप विद्युत चैनल और द्रव या वायु चैनल संयोजन के साथ हाइब्रिड डिज़ाइन प्रदान करते हैं?
हाँ, CENO वायु / द्रव रोटरी यूनियन और इलेक्ट्रिकल स्लिप रिंग को एक पूर्ण समाधान में एक साथ एकीकृत किया जा सकता है। समाधान द्रव, शक्ति, संकेत और डेटा स्थानांतरण के लिए कर सकता है।हम आपकी सटीक आवश्यकताओं को पूरा करने के लिए मानक असेंबली और कस्टम समाधान दोनों प्रदान करते हैं।अपनी मांगों के साथ हमसे परामर्श करने के लिए आपका स्वागत है।
प्रश्न: हम अपनी मशीनरी पर खोखले शाफ्ट स्लिप रिंग को कैसे माउंट करते हैं?
खोखले शाफ्ट बढ़ते रास्ता
1)स्लिप रिंग को वांछित स्थान पर रखें और संघ के प्रत्येक छोर पर शाफ्ट पर दोनों सेट स्क्रू को समान रूप से कस लें।25 एलबी-इन के लिए टोक़।
2)तारों को रूट करें और आवश्यक कनेक्शन बनाएं।वायरिंग को स्लिप रिंग के फ्री रोटेशन को प्रतिबंधित करने की अनुमति न दें।
3)एंटी-रोटेशन टैब में एक स्क्रू या डॉवेल (आपूर्ति नहीं की गई) रखें।
निकला हुआ किनारा बढ़ते रास्ता
1)निकला हुआ किनारा में बढ़ते छेद को बढ़ते आधार पर संरेखित करें और प्लास्टिक के लिए फ्लैट वाशर और थ्रेड बनाने वाले स्क्रू (आपूर्ति नहीं) स्थापित करें।शिकंजा को सुरक्षित रूप से कस लें।
2)तारों को रूट करें और आवश्यक कनेक्शन बनाएं।वायरिंग को स्लिप रिंग के फ्री रोटेशन को प्रतिबंधित करने की अनुमति न दें।
3)एंटी-रोटेशन टैब में एक स्क्रू या डॉवेल (आपूर्ति नहीं की गई) रखें।
सेनो एडवांटेज
इंजीनियरिंग टीम के सदस्य को स्लिप रिंग के क्षेत्र में 10 से अधिक वर्षों का अनुभव है। महत्वपूर्ण प्रक्रिया पर काम करने वाले सभी आंतरिक प्रशिक्षण द्वारा योग्य हैं।
CENO . क्यों चुनें
CENO स्लिप रिंग क्षेत्र में एक तकनीकी रूप से कंपनी है जो अनुसंधान और विकास, निर्माण और बिक्री में संलग्न है। उत्पादों की गुणवत्ता और विश्वसनीय प्रदर्शन सुनिश्चित करने के लिए हमारे पास उन्नत उपकरण और उच्च परिशुद्धता परीक्षण उपकरण हैं। सुविधा क्षेत्र में 3000 वर्ग मीटर और चीन में स्थित है।
सम्मान
आईएसओ 9 001, सीई, आरओएचएस, उल, विस्फोट-सबूत;
सेवा CENO प्रदान करता है
360 डिग्री रोटेशन सिस्टम के लिए समाधान की पेशकश।
बड़े पैमाने पर और अनुकूलित उत्पादन।
24 घंटे, 7 दिन सलाहकार सेवा।
किसी भी 360 डिग्री रोटेशन सिस्टम के लिए अपने अनुरोधों के साथ हमसे परामर्श करें। हम आपको समय पर आपकी पूछताछ का जवाब देने के लिए वन स्टॉप सेवा प्रदान करेंगे।
