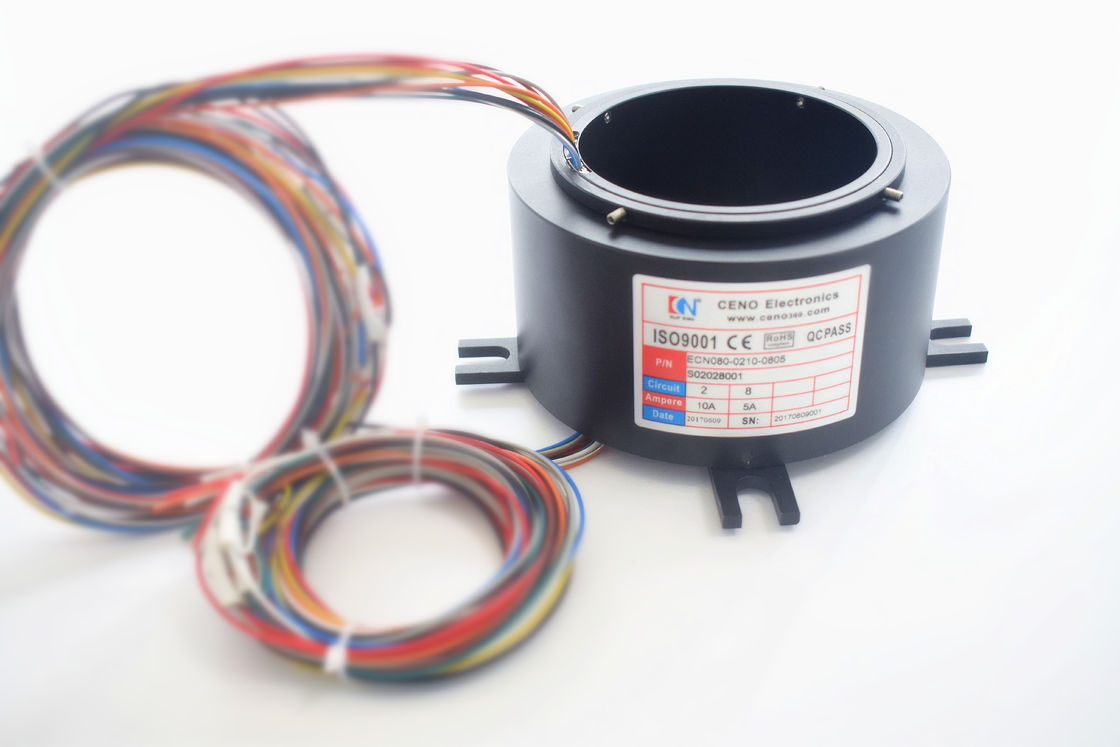

छेद पर्ची अंगूठी 380VAC उत्कृष्ट संचरण प्रदर्शन के माध्यम से छोटे प्रतिरोध

लंबे जीवन छोटे प्रतिरोध के साथ इलेक्ट्रिक स्लिप रिंग का उत्कृष्ट संचरण प्रदर्शन

बोर स्लिप रिंग के माध्यम से ईसीएन श्रृंखला एक घूर्णन असेंबली है जिसका उपयोग स्थिर इनलेट से घूर्णन आउटलेट में बिजली, नियंत्रण सर्किट, या डेटा (एनालॉग / डिजिटल) को स्थानांतरित करने के लिए किया जाता है।यह कम पहनने वाले, फाइबर ब्रश संपर्कों के साथ है जिन्हें स्नेहन की आवश्यकता नहीं होती है।मानक मॉडल 4 से 22 सर्किट में उपलब्ध हैं।

विशेषताएँ

• केंद्र छेद स्थापित करना आसान है, साथ ही हाइड्रोलिक, वायवीय, फाइबर ऑप्टिकल, आरएफ रोटरी संयुक्त को एकीकृत करता है
• कम घर्षण, लंबे जीवन, कम टोक़, चिकनी रोटेशन
• डेटा बस प्रोटोकॉल के साथ संगत डेटा और एनालॉग सिग्नल संचारित करें

अनुप्रयोग

• रडार एंटीना, गति सिम्युलेटर
• निर्माण अभियांत्रिकी
• रोबोट, पैकेज उपकरण

वैकल्पिक

• छेद के आकार के माध्यम से
• सर्किट नंबर
• स्थापना तरीका
• आईपी ​​​​सुरक्षा ग्रेड


पैरामीटर


ईसीएन080-0215-0805विनिर्देश		तस्वीर
मौजूदा	2*15ए,8*5ए
रेटिंग वोल्टेज	380VAC
विद्युत शोर	70mΩ (50rpm)
ढांकता हुआ ताकत	≥500V@50Hz
इन्सुलेशन प्रतिरोध	500एमΩ@500वीडीसी
बोर आकार के माध्यम से	80mm
वर्किंग टेम्परेचर	-40 ℃ ~ + 80 ℃
संरक्षण ग्रेड	आईपी54
काम करने की गति	0~60rpm
संपर्क सामग्री	बहुमूल्य धातु

बाह्य रेखा आरेखण


प्रश्न: क्या आप विद्युत चैनल और द्रव या वायु चैनल संयोजन के साथ हाइब्रिड डिज़ाइन प्रदान करते हैं?
हाँ, CENO वायु / द्रव रोटरी यूनियन और इलेक्ट्रिकल स्लिप रिंग को एक पूर्ण समाधान में एक साथ एकीकृत किया जा सकता है। समाधान द्रव, शक्ति, संकेत और डेटा स्थानांतरण के लिए कर सकता है।हम आपकी सटीक आवश्यकताओं को पूरा करने के लिए मानक असेंबली और कस्टम समाधान दोनों प्रदान करते हैं।अपनी मांगों के साथ हमसे परामर्श करने के लिए आपका स्वागत है।

प्रश्न: हम अपनी मशीनरी पर खोखले शाफ्ट स्लिप रिंग को कैसे माउंट करते हैं?

खोखले शाफ्ट बढ़ते रास्ता
1)स्लिप रिंग को वांछित स्थान पर रखें और संघ के प्रत्येक छोर पर शाफ्ट पर दोनों सेट स्क्रू को समान रूप से कस लें।25 एलबी-इन के लिए टोक़।
2)तारों को रूट करें और आवश्यक कनेक्शन बनाएं।वायरिंग को स्लिप रिंग के फ्री रोटेशन को प्रतिबंधित करने की अनुमति न दें।
3)एंटी-रोटेशन टैब में एक स्क्रू या डॉवेल (आपूर्ति नहीं की गई) रखें।

निकला हुआ किनारा बढ़ते रास्ता
1)निकला हुआ किनारा में बढ़ते छेद को बढ़ते आधार पर संरेखित करें और प्लास्टिक के लिए फ्लैट वाशर और थ्रेड बनाने वाले स्क्रू (आपूर्ति नहीं) स्थापित करें।शिकंजा को सुरक्षित रूप से कस लें।
2)तारों को रूट करें और आवश्यक कनेक्शन बनाएं।वायरिंग को स्लिप रिंग के फ्री रोटेशन को प्रतिबंधित करने की अनुमति न दें।
3)एंटी-रोटेशन टैब में एक स्क्रू या डॉवेल (आपूर्ति नहीं की गई) रखें।

सेनो एडवांटेज

इंजीनियरिंग टीम के सदस्य को स्लिप रिंग के क्षेत्र में 10 से अधिक वर्षों का अनुभव है। महत्वपूर्ण प्रक्रिया पर काम करने वाले सभी आंतरिक प्रशिक्षण द्वारा योग्य हैं।

CENO . क्यों चुनें

CENO स्लिप रिंग क्षेत्र में एक तकनीकी रूप से कंपनी है जो अनुसंधान और विकास, निर्माण और बिक्री में संलग्न है। उत्पादों की गुणवत्ता और विश्वसनीय प्रदर्शन सुनिश्चित करने के लिए हमारे पास उन्नत उपकरण और उच्च परिशुद्धता परीक्षण उपकरण हैं। सुविधा क्षेत्र में 3000 वर्ग मीटर और चीन में स्थित है।

सम्मान

आईएसओ 9 001, सीई, आरओएचएस, उल, विस्फोट-सबूत;

सेवा CENO प्रदान करता है

360 डिग्री रोटेशन सिस्टम के लिए समाधान की पेशकश।

बड़े पैमाने पर और अनुकूलित उत्पादन।

24 घंटे, 7 दिन सलाहकार सेवा।

किसी भी 360 डिग्री रोटेशन सिस्टम के लिए अपने अनुरोधों के साथ हमसे परामर्श करें। हम आपको समय पर आपकी पूछताछ का जवाब देने के लिए वन स्टॉप सेवा प्रदान करेंगे।
