| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | CENO |
| प्रमाणन | CE,RoHS,ISO9001,UL |
| मॉडल संख्या | ECN000-04P2-04P1-10S-01EM |

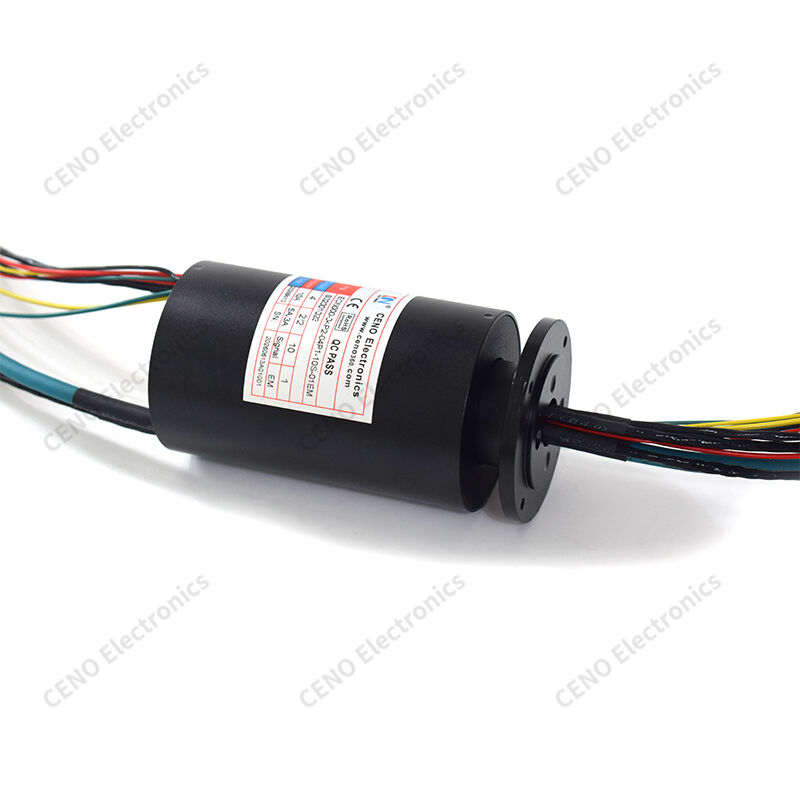

ईथरनेट स्लिप रिंग 100Mbps OEM रोटरी कनेक्टर
ECN000-04P2-04P1-10S-01EM CENO फ्लेंज-माउंटेड ईथरनेट स्लिप रिंग है जो बिजली, नियंत्रण संकेतों और 100Mbps ईथरनेट डेटा को निरंतर 360° रोटेशन के माध्यम से प्रसारित करने के लिए सटीक सोने के संपर्क असेंबली को अपनाता है। एकीकृत माउंटिंग फ्लेंज अतिरिक्त एडेप्टर के बिना सीधे असेंबली को सक्षम बनाता है। अनुकूलित डिफरेंशियल वायरिंग प्रतिबाधा मिलान को बनाए रखती है और डेटा पैकेट हानि को कम करती है। यह मजबूत रोटरी डेटा कनेक्टर CE और RoHS निरीक्षण पास करता है और मध्यम-गति वाले औद्योगिक मशीनरी के थोक OEM ऑर्डर के लिए तैयार किया गया है।
विशेषताएं
अनुप्रयोग
वैकल्पिक
विनिर्देश
|
ECN000-04P2-04P1-10S-01EM |
विनिर्देश |
|
सुरक्षा रेटिंग |
IP51 |
|
ऑपरेटिंग आर्द्रता |
60% RH से नीचे |
|
ऑपरेटिंग तापमान |
-40°C से +60°C |
|
वायर विनिर्देश |
AWG17#/22# टिनयुक्त टेफ्लॉन, दो-कोर/चार-कोर ट्विस्टेड पेयर शील्डेड केबल (0.2 mm²), CAT6 |
|
ऑपरेटिंग वोल्टेज |
0–48 VAC/VDC |
|
सर्किट/करंट की संख्या |
4 सर्किट × 10 A (48 V); 2 सर्किट × 5 A (24 V); 2 सर्किट × 3 A (24 V); 1 समूह × CAN; 1 समूह × RS422; 1 समूह × RS485; 1 समूह × 100 Mbps ईथरनेट |
|
डाइलेक्ट्रिक स्ट्रेंथ |
≥500 VAC @ 50 Hz दो सर्किट के बीच |
|
इन्सुलेशन प्रतिरोध |
≥100 MΩ @ 300 VDC |
|
संपर्क प्रतिरोध उतार-चढ़ाव |
≤30 mΩ (600 आरपीएम पर काम करते समय) |
|
लीड की लंबाई |
रोटर: 500 मिमी; स्टेटर: 500 मिमी |
|
ऑपरेटिंग गति |
0–60 आरपीएम |
|
माउंटिंग विधि |
रोटर एंड स्क्रू के साथ ग्राहक-आपूर्ति शाफ्ट से जुड़ा हुआ |
|
संपर्क सामग्री |
कीमती धातु |
|
आवास सामग्री |
एल्यूमीनियम मिश्र धातु, सैंडब्लास्टेड और काला एनोडाइज्ड |
आउटलाइन ड्राइंग
CENO के साथ क्यों
CENO स्लिप रिंग क्षेत्र में एक तकनीकी कंपनी है जो अनुसंधान और विकास, निर्माण और बिक्री में लगी हुई है। हम उत्पादों की गुणवत्ता और विश्वसनीय प्रदर्शन सुनिश्चित करने के लिए उन्नत उपकरण और उच्च परिशुद्धता परीक्षण उपकरण रखते हैं। सुविधा क्षेत्र 3000 वर्ग मीटर को कवर करता है और शेन्ज़ेन चीन में स्थित है।
प्रमाणन
ISO9001, CE, RoHS, UL, विस्फोट-प्रूफ
CENO लाभ
इंजीनियरिंग टीम के सदस्य के पास स्लिप रिंग के क्षेत्र में 10 साल से अधिक का अनुभव है। महत्वपूर्ण प्रक्रिया पर काम करने वाले ऑपरेटर आंतरिक प्रशिक्षण द्वारा योग्य हैं।
CENO द्वारा प्रदान की जाने वाली सेवा
24 घंटे, 7 दिन परामर्श सेवा।
बड़े पैमाने पर और अनुकूलित उत्पादन।
360° रोटेशन सिस्टम के लिए समाधान की पेशकश।
किसी भी 360° रोटेशन सिस्टम के लिए अपने अनुरोधों के साथ हमसे परामर्श करने के लिए आपका स्वागत है। हम आपकी पूछताछ का समय पर जवाब देने के लिए आपको वन-स्टॉप सेवा प्रदान करेंगे।
