| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | CENO |
| प्रमाणन | CE,RoHS,ISO9001,UL |
| मॉडल संख्या | RCN01-18HZ |

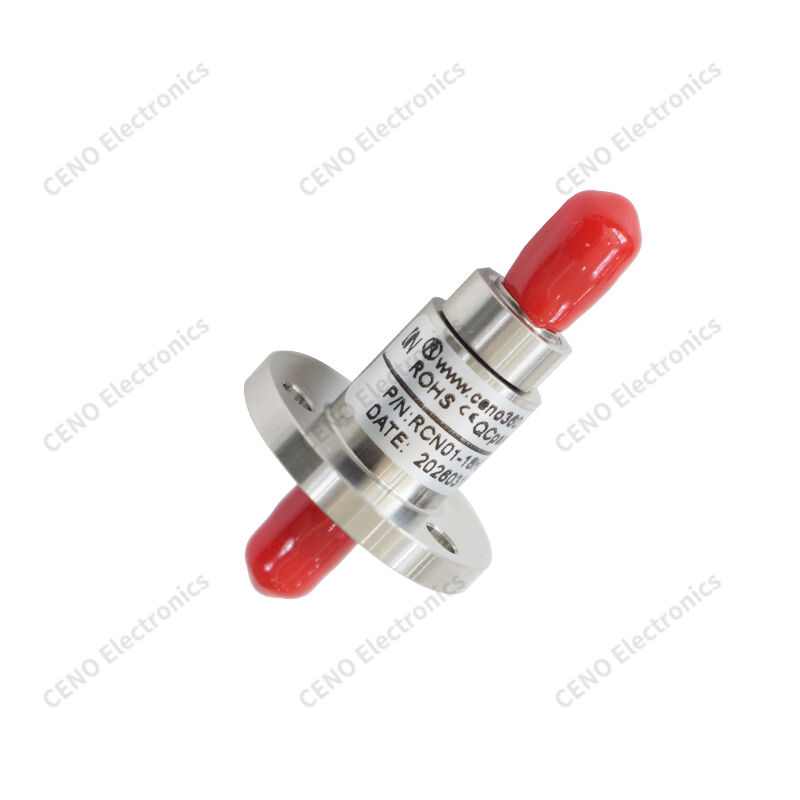

फ्लैंज-माउंट सिंगल-चैनल आरएफ रोटरी संयुक्त
आरसीएन०१-१८एचजेड सीईएनओ फ्लैंज-माउंटेड सिंगल-चैनल आरएफ रोटरी जॉइंट है जो स्थिर और घूर्णी उपकरण के बीच उच्च आवृत्ति रेडियो संकेतों के निरंतर ३६०° रोटेशन ट्रांसमिशन प्रदान करता है।घूर्णन के दौरान स्थिर प्रतिबाधा मिलान बनाए रखने के लिए सटीक रूप से मशीनीकृत समाक्षीय आंतरिक गुहा के साथ निर्मित, यह कम सम्मिलन हानि और मामूली वीएसडब्ल्यूआर उतार-चढ़ाव का एहसास करता है। स्टेनलेस स्टील आवास और पहनने के प्रतिरोधी संपर्क कोटिंग को अपनाने से, घटक स्थिर दीर्घकालिक विद्युत प्रदर्शन सुनिश्चित करता है।यह मानकीकृत घूर्णी कनेक्टर RoHS आवश्यकताओं के अनुरूप है, थोक थोक आपूर्ति का समर्थन करता है। माइक्रोवेव परीक्षण और वायरलेस घूर्णी उपकरण की विविध मांगों को पूरा करने के लिए आवृत्ति रेंज, कनेक्टर प्रकार और अंकन विकल्पों पर अनुकूलन उपलब्ध है।
विशेषताएं
आवेदन
वैकल्पिक
विनिर्देश
|
RCN01-18HZ |
विनिर्देश |
|
नहर |
1 |
|
इंटरफ़ेस प्रकार |
SMA-K (50Ω) |
|
आवृत्ति सीमा |
DC-18GHz |
|
औसत शक्ति, अधिकतम |
100W@DC~2GHz; 50W@2~8GHz; 25W@8~15GHz; 20W@15~18GHz |
|
वीएसडब्ल्यूआर, अधिकतम |
1.25 |
|
वीएसडब्ल्यूआर भिन्नता, अधिकतम |
0.05 |
|
सम्मिलन हानि, अधिकतम |
0.3dB |
|
सम्मिलन हानि भिन्नता, अधिकतम |
0.05dB |
|
घूर्णन गति, अधिकतम |
300 रपीएम |
|
प्रारंभ टोक़ |
≤0.1Nm |
|
ऑपरेटिंग तापमान |
-40°C+70°C |
|
भंडारण तापमान |
-55°C~+85°C |
|
आर्द्रता |
<95% |
|
आवास सामग्री |
स्टेनलेस स्टील |
|
सुरक्षा रेटिंग |
IP41 |
रूपरेखा
एकीकृत स्लिप रिंग CENO गैर मानक श्रृंखला है। POWER/SIGNAL + FIBER OPTIC ROTARY JOINT विशेष आवेदन के अनुसार डिजाइन, वर्तमान, संकेत सर्किट और ऑप्टिकल फाइबर संयुक्त को एकीकृत करने के लिए।इसकी धारा कई सौ एम्पियर तक पहुंच सकती है और इसका संकेत प्रासंगिक अनुप्रयोग पर सभी प्रकार के संकेत प्रकार के आधार को कवर कर सकता है. ऑप्टिकल फाइबर संयुक्त में सिगेल-मोड और मल्टीमोड शामिल हैं, जिसमें सिग्नल चैनल से दर्जनों चैनल तक विविध चैनल होते हैं। इस प्रकार के एकीकृत स्लिपरिंग को अच्छा प्रदर्शन और विभिन्न कार्य मिलता है,तो यह व्यापक रूप से विकल्प इलेक्ट्रिक क्रेन में प्रयोग किया जाता है.
