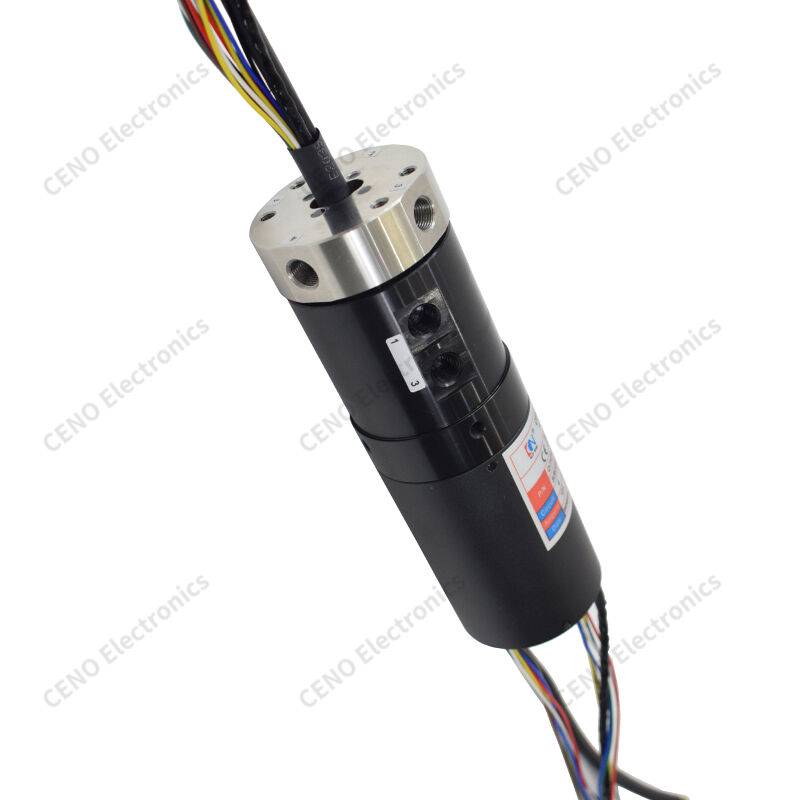

Pneumatic-Electric Slip Ring for 360° twist-free rotation

Pneumatic-Electric Slip Ring for 360° twist-free rotation

उत्पत्ति के प्लेस चीन
ब्रांड नाम CENO
प्रमाणन ISO9001,CE,RoHS
मॉडल संख्या QCN0401-04P2-20S
उत्पाद का विवरण
सुरक्षा रेटिंग:
आईपी51
परिचालन आर्द्रता:
60% आरएच से नीचे
परिचालन तापमान:
-30 ° C ~ +80 ° C
वायर विनिर्देश:
वायरिंग आरेख देखें
रिंग/चैनल वर्तमान रेटिंग:
4 चैनल × 10 ए; 13 चैनल × सेंसर स्विच सिग्नल; 6 चैनल × एनकोडर सिग्नल
ऑपरेटिंग वोल्टेज:
0 ~ 220 वीएसी/वीडीसी
ढांकता हुआ ताकत:
किन्हीं दो चैनलों के बीच ≥300 VAC @ 50 Hz
इन्सुलेशन प्रतिरोध:
500 एमए @ 300 वीडीसी
संपर्क प्रतिरोध में उतार-चढ़ाव:
≤30 mΩ (50 आरपीएम पर)
तार की लंबाई:
रोटर: 250 मिमी; स्टेटर: 250 मिमी
परिचालन गति:
0 ~ 50 आरपीएम
माउंटिंग विधि:
रोटर अंत निकला हुआ किनारा तय; एंटी-रोटेशन के लिए स्टेटर सिरे को स्क्रू होल के माध्यम से सुरक्षित किय
संपर्क सामग्री:
बहुमूल्य धातु
आवास सामग्री:
एल्यूमीनियम मिश्र धातु, सैंडब्लास्टेड और ब्लैक एनोडाइज्ड
चैनलों की संख्या:
4 चैनल × संपीड़ित हवा
कनेक्शन इंटरफ़ेस:
G1/8" धागा, ø6 मिमी ट्यूबिंग के साथ संगत
दबाव सीमा:
-100 केपीए ~ +1.0 एमपीए
घूमने वाला टॉर्क:
≤2 एनएम
प्रमुखता देना:

Pneumatic-Electric Slip Ring 360° rotation

,

Pneumatic Rotary Union twist-free

,

Slip Ring with pneumatic-electric connection

भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा
1 टुकड़ा
मूल्य
बातचीत योग्य
पैकेजिंग विवरण
दफ़्ती
प्रसव के समय
2 सप्ताह
भुगतान शर्तें
टी/टी, पेपैल, वेस्टर्न यूनियन
आपूर्ति की क्षमता
प्रति माह 1000PCS
उत्पाद का वर्णन
Pneumatic-Electric Slip Ring for 360° twist-free rotation QCN0401-04P2-20S is CENO Pneumatic-Electric Integrated Slip Ring combines pneumatic rotary union and electric slip ring into one compact cylinder unit, supporting unlimited 360° continuous rotation without cable or air tube twisting. This slip ring features 4 power circuits rated 10A each and 20 signal circuits rated 2A each, paired with dual pneumatic ports for compressed air or vacuum transmission. Made of black
