| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | CENO |
| प्रमाणन | CE,RoHS,ISO9001,UL |
| मॉडल संख्या | ECN000-01S-Z |

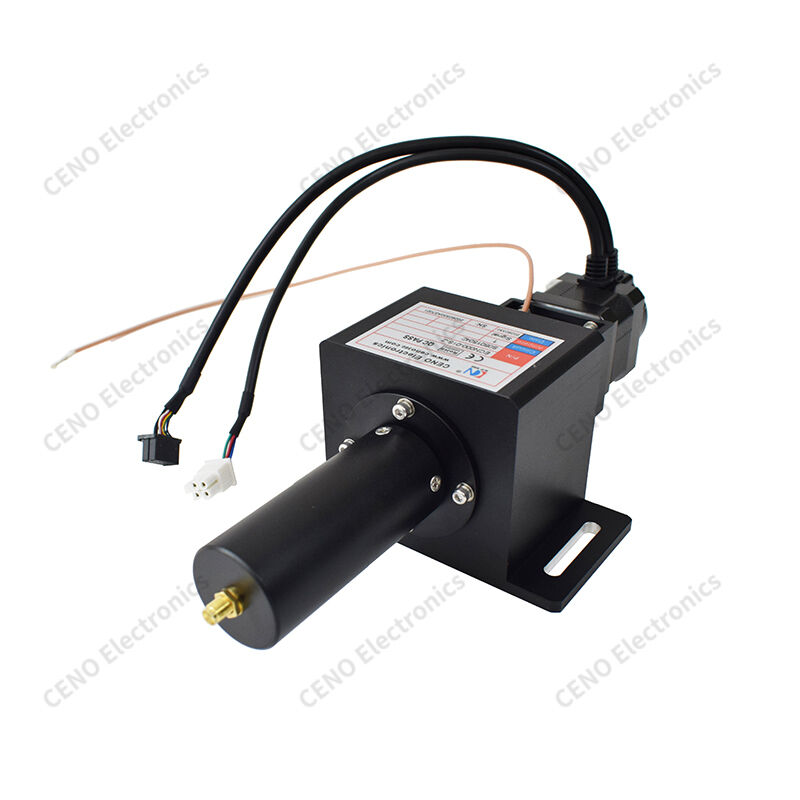

एक आरएफ समाक्षीय चैनल के साथ हाइब्रिड स्लिप रिंग
ECN000-01S-Z CENO एकीकृत हाइब्रिड स्लिप रिंग है जो मल्टी-चैनल कमजोर वर्तमान नियंत्रण सर्किट और एक आरएफ समाक्षीय चैनल को जोड़ती है, जो कम-वोल्टेज नियंत्रण संकेतों और उच्च-आवृत्ति आरएफ संकेतों को एक साथ स्थानांतरित करने के लिए असीमित 360° निरंतर रोटेशन की अनुमति देती है। इसमें अक्षीय कंपन को ऑफसेट करने और आंतरिक सटीक संपर्क असेंबली की सुरक्षा के लिए एक नालीदार बफर घटक की सुविधा है, जो लचीली स्थापना के लिए एक स्लॉटेड समायोज्य माउंटिंग प्लेट के साथ जोड़ा गया है।
विशेषताएँ
अनुप्रयोग
वैकल्पिक
विनिर्देश
|
ECN000-01S-Z |
विनिर्देश |
|
सुरक्षा रेटिंग |
आईपी51 |
|
परिचालन आर्द्रता |
60% आरएच से नीचे |
|
परिचालन तापमान |
-20°C ~ +60°C |
|
ऑपरेटिंग वोल्टेज |
240 वीएसी |
|
सर्किट/वर्तमान की संख्या |
1 चैनल × उच्च-आवृत्ति संकेत |
|
ढांकता हुआ ताकत |
सर्किट के बीच ≥500 V @ 50 हर्ट्ज |
|
इन्सुलेशन प्रतिरोध |
100 एमए @ 100 वीडीसी |
|
संपर्क प्रतिरोध उतार-चढ़ाव मूल्य |
≤30 mΩ (30 आरपीएस / 15 आरपीएस पर) |
|
परिचालन गति |
0 ~ 2000 आरपीएम |
|
केबल की लंबाई |
रोटर पक्ष: 300 मिमी; स्टेटर साइड: 300 मिमी |
|
सामग्री से संपर्क करें |
कीमती धातु |
|
आवास सामग्री |
एल्यूमीनियम मिश्र धातु, सैंडब्लास्टेड और ब्लैक एनोडाइज्ड |
रूपरेखा रेखांकन
इंटीग्रेटेड स्लिप रिंग CENO गैर-मानक श्रृंखला है। करंट, सिग्नल सर्किट और ऑप्टिकल फाइबर जॉइंट को एकीकृत करने के लिए विशेष एप्लिकेशन के अनुसार पावर/सिग्नल + फाइबर ऑप्टिक रोटरी जॉइंट डिजाइन। इसका करंट कई सौ एम्पीयर तक हो सकता है और इसका सिग्नल प्रासंगिक एप्लिकेशन पर सभी प्रकार के सिग्नल प्रकार के आधार को कवर कर सकता है। ऑप्टिकल फाइबर जोड़ में सिग्नल चैनल से दर्जनों चैनल तक विभिन्न चैनल के साथ सिगेल-मोड और मल्टीमोड शामिल हैं। इस प्रकार की एकीकृत स्लिपरिंग में अच्छा प्रदर्शन और विभिन्न कार्य होते हैं, फिर इसका व्यापक रूप से विकल्प इलेक्ट्रिक क्रेन में उपयोग किया जाता है।
