| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | CENO |
| प्रमाणन | CE,RoHS,ISO9001,UL |
| मॉडल संख्या | ECN000-01S-01F-B |

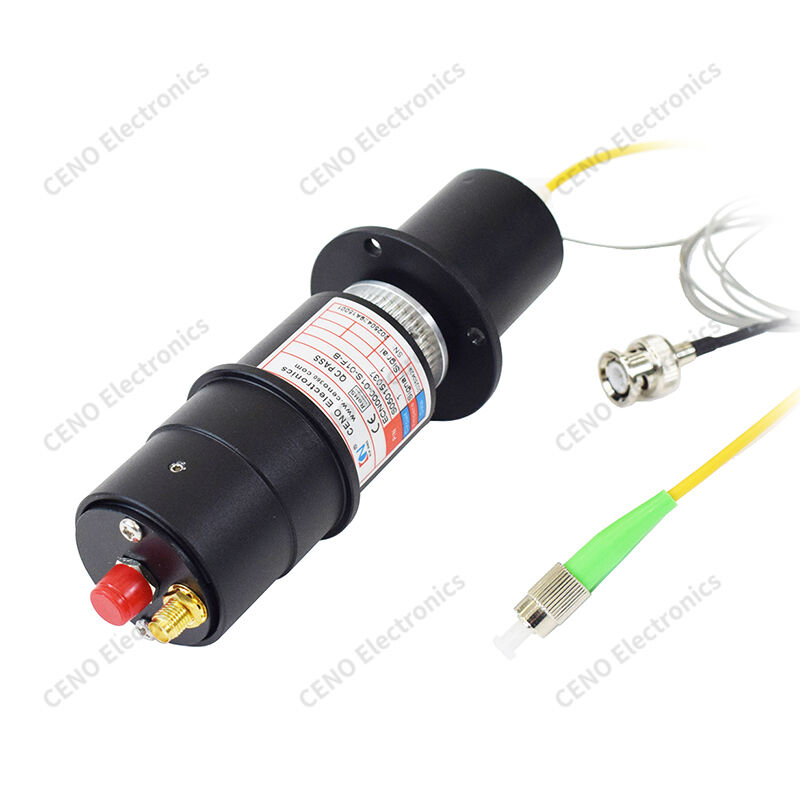

1 फाइबर और 1 आरएफ कोएक्स के साथ ऑप्टो-इलेक्ट्रिक हाइब्रिड स्लिप रिंग
ECN000-01S-01F-B CENO एकीकृत ऑप्टो-इलेक्ट्रिक हाइब्रिड स्लिप रिंग है जो एक ही इकाई में 1 फाइबर चैनल और 1 आरएफ सहअक्षीय चैनल को जोड़ती है।एक ही समय में ऑप्टिकल उच्च गति डेटा और रेडियो आवृत्ति संकेतों को प्रसारित करते हुए अनंत 360° निरंतर घूर्णन को सक्षमयह पूर्ण रूप से आश्रित काले एनोडाइज्ड एल्यूमीनियम आवास के साथ परिशुद्धता घूर्णी युग्मन संरचना को अपनाता है, प्रभावी रूप से विद्युत चुम्बकीय हस्तक्षेप को अलग करता है।मानक एसटी फाइबर पिगटेल और स्थिर फ्लैंज पक्ष पर समाक्षीय संकेत तार से लैस, सुरक्षात्मक टोपी के साथ घूर्णी रोटर अंत, अल्ट्रा-कम संकेत क्षीणन के साथ स्थिर उच्च गति घूर्णन का समर्थन,केबल घुमावदार क्षति के बिना मिश्रित ऑप्टिकल और आरएफ संकेत संचरण की आवश्यकता वाली घूर्णी उपकरण के लिए आदर्श.
विशेषताएं
आवेदन
वैकल्पिक
विनिर्देश
|
ECN000-01S-01F-B |
विनिर्देश |
|
सुरक्षा रेटिंग |
IP51 |
|
परिचालन आर्द्रता |
60% आरएच से नीचे |
|
ऑपरेटिंग तापमान |
-40°C ~ +80°C |
|
केबल विनिर्देश |
समाक्षीय केबल RG178 |
|
ऑपरेटिंग वोल्टेज |
0~24 VAC/VDC |
|
सर्किटों की संख्या/वर्तमान |
1 चैनल × समाक्षीय संकेत |
|
डायलेक्ट्रिक शक्ति |
सर्किट के बीच ≥500 VAC @ 50 Hz |
|
इन्सुलेशन प्रतिरोध |
≥ 500 एमओएम @ 500 वीडीसी |
|
संपर्क प्रतिरोध उतार-चढ़ाव मूल्य |
≤30 mΩ (50 आरपीएम पर) |
|
परिचालन गति |
०६००० आरपीएम |
|
केबल की लंबाई |
रोटर पक्षः 60 मिमी; स्टेटर पक्षः 1000 मिमी |
|
संपर्क सामग्री |
कीमती धातु |
|
आवास सामग्री |
एल्यूमीनियम मिश्र धातु |
रूपरेखा
एकीकृत स्लिप रिंग CENO गैर मानक श्रृंखला है। POWER/SIGNAL + FIBER OPTIC ROTARY JOINT विशेष आवेदन के अनुसार डिजाइन, वर्तमान, संकेत सर्किट और ऑप्टिकल फाइबर संयुक्त को एकीकृत करने के लिए।इसकी धारा कई सौ एम्पियर तक पहुंच सकती है और इसका संकेत प्रासंगिक अनुप्रयोग पर सभी प्रकार के संकेत प्रकार के आधार को कवर कर सकता है. ऑप्टिकल फाइबर संयुक्त में सिगेल-मोड और मल्टीमोड शामिल हैं, जिसमें सिग्नल चैनल से दर्जनों चैनल तक विविध चैनल होते हैं। इस प्रकार के एकीकृत स्लिपरिंग को अच्छा प्रदर्शन और विभिन्न कार्य मिलता है,तो यह व्यापक रूप से विकल्प इलेक्ट्रिक क्रेन में प्रयोग किया जाता है.
