रेडियो फ्रीक्वेंसी रोटरी जॉइंट
>
|
|
| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | CENO |
| प्रमाणन | ISO9001,CE,RoHS,UL |
| मॉडल संख्या | ECN000-03P4-02P1-10S-02EM-01R |

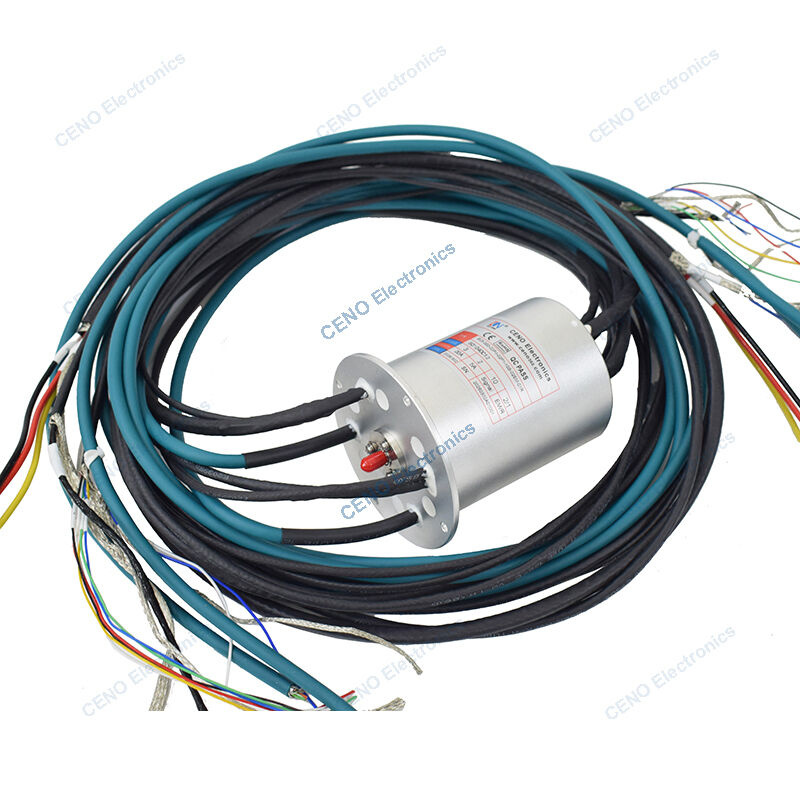

कम तापमान वाले वातावरण के लिए ईथरनेट सिग्नल और रेडियो फ्रीक्वेंसी रोटरी जॉइंट को एकीकृत करें
ECN000-03P4-02P1-10S-02EM-01R रडार सिस्टम या सैटेलाइट अर्थ स्टेशन के लिए CENO एकीकृत स्लिप रिंग कंबाइन इलेक्ट्रिक पावर, ईथरनेट सिग्नल और आरएफ रोटरी जॉइंट है। CENO एकीकृत स्लिप रिंग श्रृंखला विभिन्न अनुप्रयोगों के लिए गैर-मानक अनुकूलित, वैकल्पिक सर्किट, करंट, वोल्टेज और आरएफ रोटरी जोड़ है। बहु-कार्यात्मक रोटरी कनेक्शन समाधान बनाने के लिए इसे विभिन्न ट्रांसमिशन मॉड्यूल के साथ अत्यधिक एकीकृत किया जा सकता है। अधिक जानकारी के लिए हमें संपर्क करें
विनिर्देश
|
ECN000-03P4-02P1-10S-02EM-01R विनिर्देश |
|
|
करंट और सर्किट |
3* 20ए; 2*5ए; 6* सिग्नल; 1*आरएस422; 2 * ईथरनेट सिग्नल |
|
रेटिंग वोल्टेज |
0 ~ 220 वीएसी/वीडीसी |
|
ढांकता हुआ ताकत |
≥1500VAC@50Hz;≥500VAC@50Hz |
|
अलगाव प्रतिरोध |
≥500MΩ@500VDC;≥100 मीटरΩ@100VDC |
|
संपर्क प्रतिरोध तरंग |
≤ 30एमΩ |
|
कार्य तापमान |
-40डिग्री सेल्सियस~+80डिग्री सेल्सियस |
|
कार्यशील आर्द्रता |
60% आरएच |
|
आईपी सुरक्षा ग्रेड |
आई पी51 |
|
परिचालन गति |
0~300आरपीएम |
|
बहरी घेरा |
Ø76 मिमी |
|
संपर्क सामग्री |
कीमती धातु; सोना से सोना |
|
आवास सामग्री |
एल्यूमिनियम मिश्र धातु |
|
आरएफ |
पैरामीटर |
|
आवृत्ति क्रोध |
डीसी-4.5जीएच |
|
कनेक्ट प्रकार |
एसएमए-एफ(50Ω) |
|
हानि सम्मिलित करें |
≤0.3dB |
|
हानि सीमा सम्मिलित करें |
≤0.05dB |
|
डब्ल्यूएसआर |
≤1.25 |
|
डब्ल्यूएसआर सी |
≤0.05 |
|
चरम शक्ति |
100W @DC - 2GHz |
विशेषताएँ
यू एकीकृत डिजाइन ईथरनेट, पावर और आरएफ रोटरी जॉइंट को जोड़ती है
यू स्थिर संचारण, कोई स्ट्रिंग कोड नहीं, विभिन्न सिग्नल/डेटा को एकीकृत किया जा सकता है
यू आसान और मुफ्त रखरखाव स्थापित करें
अनुप्रयोग
यू स्वचालित मशीन
यू रडार एंटीना
यू इलेक्ट्रॉनिक युद्ध प्रणाली
यू सैटेलाइट अर्थ स्टेशन
यू चिकित्सकीय संसाधन
वैकल्पिक
यू सर्किट, वोल्टेज, करंट
यू चैनल ! आवृति सीमा
यू संपर्क/आवास सामग्री
यू सुरक्षा ग्रेड
कार्य करने की गति & तापमान
रूपरेखा रेखांकन
CENO के साथ क्यों
CENO स्लिप रिंग क्षेत्र में एक तकनीकी कंपनी है जो अनुसंधान और विकास, विनिर्माण और बिक्री में संलग्न है। हमारे पास उत्पादों की गुणवत्ता और विश्वसनीय प्रदर्शन सुनिश्चित करने के लिए उन्नत उपकरण और उच्च परिशुद्धता परीक्षण उपकरण हैं। सुविधा क्षेत्र 3000 वर्ग मीटर को कवर करता है और शेन्ज़ेन चीन में स्थित है।
प्रमाणन
ISO9001, CE, RoHS, UL, विस्फोट रोधी
CENO लाभ
इंजीनियरिंग टीम के सदस्यों के पास स्लिप रिंग के क्षेत्र में 10 से अधिक वर्षों का अनुभव है। महत्वपूर्ण प्रक्रिया पर काम करने वाले सभी ऑपरेटर आंतरिक प्रशिक्षण द्वारा योग्य हैं।
सेवा CENO प्रदान करता है
24 घंटे, 7 दिन सलाहकार सेवा।
बड़े पैमाने पर और अनुकूलित उत्पादन।
360° रोटेशन प्रणाली के लिए समाधान की पेशकश।
किसी भी 360° रोटेशन सिस्टम के लिए आपके अनुरोधों पर हमसे परामर्श करने के लिए आपका स्वागत है। हम आपकी पूछताछ का समय पर जवाब देने के लिए वन-स्टॉप सेवा प्रदान करेंगे।
किसी भी समय हमसे संपर्क करें
