रेडियो फ्रीक्वेंसी रोटरी जॉइंट
>
|
|
| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | CENO |
| प्रमाणन | ISO9001,CE,RoHS,UL |
| मॉडल संख्या | ECN000-06P1-06S-01R |

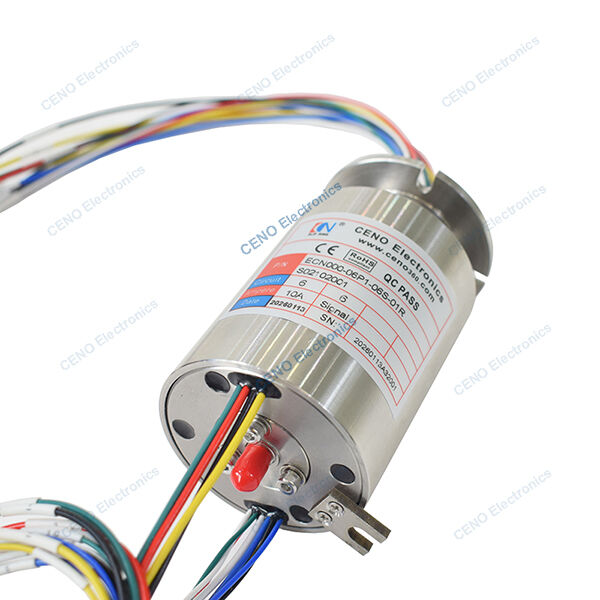

कम तापमान एकीकृत पावर आरएफ स्लिप रिंग रेडियो फ्रीक्वेंसी रोटरी जॉइंट के साथ
ECN000-06P1-06S-01R CENO इंटीग्रेट स्लिप रिंग है जो पावर सर्किट और 1 चैनल आरएफ को DC~30GHz की फ्रीक्वेंसी के साथ जोड़ता है, जो -55°C से +85°C तक के वातावरण के लिए उपयुक्त है। CENO इंटीग्रेटेड स्लिप रिंग्स एक मल्टी-फंक्शनल रोटरी कनेक्ट समाधान हैं जो विभिन्न ट्रांसमिशन मॉड्यूल जैसे पावर स्लिप रिंग्स, फोर्ज, आरएफ रोटरी इंटरफेस और हाइड्रोलिक/न्यूमेटिक चैनलों को अत्यधिक एकीकृत करते हैं। वे विशेष रूप से जटिल प्रणालियों में बिजली, प्रकाश, संकेतों और तरल पदार्थ/गैसों के एक साथ रोटरी ट्रांसमिशन के लिए डिज़ाइन किए गए हैं। अधिक जानकारी के लिए कृपया हमसे संपर्क करें
विनिर्देश
| ECN000-06P1-06S-01Rविनिर्देश | |
| वर्तमान और सर्किट | 6 *10A; 6 * सिग्नल |
| रेटिंग वोल्टेज | 0 ~ 240 VAC/VDC |
| ढांकता हुआ ताकत | ≥500VAC@50Hz |
| अलगाव प्रतिरोध | ≥500MΩ@500VDC |
| संपर्क प्रतिरोध तरंग | ≤ 10mΩ |
| तापमान | -40°C~+70°C(W); -55°C~+85°C (S) |
| कार्य आर्द्रता | 60 %RH |
| आईपी सुरक्षा ग्रेड | IP61 |
| संचालन गति | 0~60rpm |
| बाहरी व्यास | Ø56mm |
| संपर्क सामग्री | कीमती धातु |
| आवास सामग्री | स्टेनलेस स्टील |
| आरएफ | पैरामीटर |
| चैनल | 1 |
| आवृत्ति रेंज | DC-30GHz |
| पावर (18GHz) | 20w@18GHz |
| VSWR, अधिकतम |
1.35@DC~8GHz; 1.75@DC8~18GHz; 2.5@DC18~30GHz |
| VSWR WOW, अधिकतम | 0.15 |
| सम्मिलन हानि, अधिकतम | 0.15dB |
| चरण 360 परिवर्तन, अधिकतम | 1.5dB |
विशेषताएं
1 वैकल्पिक आरएफ चैनल 8 तक
2 पावर सर्किट 1 - 300 वैकल्पिक
3 स्थिर प्रदर्शन, विभिन्न कार्य
4 कम तापमान -55°C~+85°C के लिए उपयुक्त
5 आसान स्थापना और मुफ्त रखरखाव।
अनुप्रयोग
1 रडार एंटीना
2 एचडी वीडियो
3 उपग्रह अर्थ स्टेशन
4 ट्रांसमिशन उपकरण
5 चिकित्सा उपकरण
वैकल्पिक
1 सर्किट, वोल्टेज, चैनल
2 आवृत्ति रेंज
3 संरचना
4 सुरक्षा ग्रेड
5 कार्य गति और तापमान
रूपरेखा चित्र
CENO के साथ क्यों
CENO स्लिप रिंग क्षेत्र में एक तकनीकी कंपनी है जो अनुसंधान और विकास, निर्माण और बिक्री में लगी हुई है। हम उत्पादों की गुणवत्ता और विश्वसनीय प्रदर्शन सुनिश्चित करने के लिए उन्नत उपकरण और उच्च परिशुद्धता परीक्षण उपकरण रखते हैं। सुविधा क्षेत्र 3000 वर्ग मीटर को कवर करता है और शेन्ज़ेन चीन में स्थित है।
प्रमाणन
ISO9001, CE, RoHS, UL, विस्फोट-रोधी
CENO लाभ
इंजीनियरिंग टीम के सदस्य के पास स्लिप रिंग के क्षेत्र में 10 साल से अधिक का अनुभव है। महत्वपूर्ण प्रक्रिया पर काम करने वाले ऑपरेटरों को आंतरिक प्रशिक्षण द्वारा योग्य बनाया गया है।
CENO द्वारा प्रदान की जाने वाली सेवा
24 घंटे, 7 दिन परामर्श सेवा।
बड़े पैमाने पर और अनुकूलित उत्पादन।
360° रोटेशन सिस्टम के लिए समाधान की पेशकश।
किसी भी 360° रोटेशन सिस्टम के लिए अपने अनुरोधों के साथ हमसे परामर्श करने के लिए आपका स्वागत है। हम आपके पूछताछ का समय पर जवाब देने के लिए आपको वन-स्टॉप सेवा प्रदान करेंगे।
