रेडियो फ्रीक्वेंसी रोटरी जॉइंट
>
|
|
| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | CENO |
| प्रमाणन | ISO9001,CE,RoHS,UL |
| मॉडल संख्या | ECN000-02P3-04P2-16P1-01EG-03R |

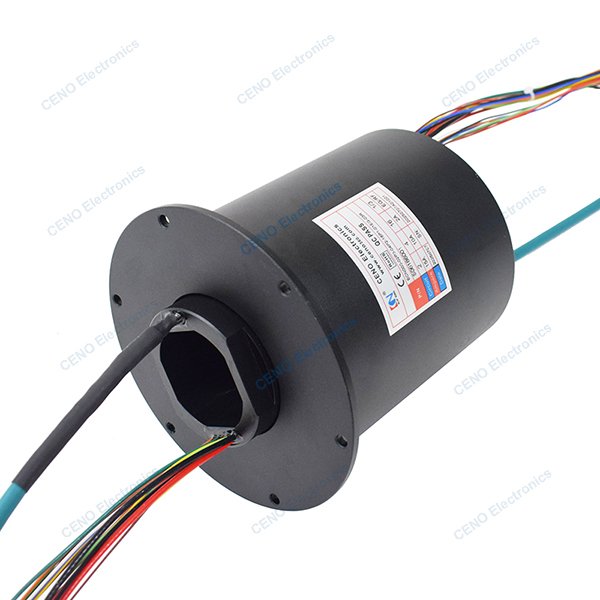

रेडियो आवृत्ति रोटरी यूनियन के साथ इलेक्ट्रिक पावर ईथरनेट और आरएफ स्लिप रिंग को एकीकृत करें
ECN000-02P3-04P2-16P1-01EG-03R CENO एकीकृत स्लिप रिंग है जो सर्किट विद्युत शक्ति, ईथरनेट सिग्नल और 3 चैनल आरएफ सिग्नल को जोड़ती है।आरएफ स्लिप रिंग विशेष रूप से कम या उच्च आवृत्ति आरएफ संकेतों के प्रसारण के लिए डिज़ाइन किए गए हैंउन्हें एकल-चैनल और बहु-चैनल आरएफ स्लिप रिंग में विभाजित किया जा सकता है।आधुनिक जटिल प्रणालियों की सभी संचरण आवश्यकताओं को पूरा करने के लिए उन्हें विद्युत संकेतों और अन्य संचार संकेतों के साथ भी एकीकृत किया जा सकता है।अधिक जानकारी के लिए कृपया हमसे संपर्क करें।
विनिर्देश
| ECN000-02P3-04P2-16P1-01EG-03Rविनिर्देश | |||
| वर्तमान और सर्किट | 2 * 15A; 4 * 10A; 16 * 2A; 1 * 1000M ईथरनेट; 3 * आरएफ | ||
| नामित वोल्टेज | 0 ~ 220 VAC/VDC | ||
| डायलेक्ट्रिक शक्ति | ≥1000VAC@50Hz; ≥300VAC@50Hz | ||
| अलगाव प्रतिरोध | ≥500MΩ@500VDC; ≥100MΩ@300VDC | ||
| संपर्क प्रतिरोध तरंग | ≤ 30mΩ | ||
| कार्य तापमान | -20°C~+60°C | ||
| कार्यशील आर्द्रता | 60% आरएच | ||
| आईपी सुरक्षा ग्रेड | IP51 | ||
| परिचालन गति | 0 ~ 50 आरपीएम | ||
| बाहरी व्यास | Ø119 मिमी | ||
| संपर्क सामग्री | कीमती धातु | ||
| आवास सामग्री | एल्यूमीनियम मिश्र धातु | ||
| सीसा के तार की लंबाई | अनुकूलित | ||
| घूर्णन का तरीका | फ्लैंज की स्थापना | ||
| रेडियो आवृत्ति | पैरामीटर | ||
| चैनल1 | चैनल 2 | चैनल 3 | |
| कनेक्टर का प्रकार | SMA-f (50Ω) | SMA-f (50Ω) | SMA-f (50Ω) |
| आवृत्ति सीमा | डीसी से 18GHz तक | डीसी से 18GHz तक | डीसी से 18GHz तक |
| वीएसडब्ल्यूआर (अधिकतम) |
1.4@DC-8GHz 1.8@8-18GHz |
2@DC-4GHz 3@4-8GHz 3.5@8-12GHz 4.5@12-18GHz |
2@DC-4GHz 3@4-8GHz 3.5@8-12GHz 4.5@12-18GHz |
| सम्मिलन हानि (अधिकतम) |
0.5dB@DC-8GHz 1.1dB@8-18GHz |
0.75dB@DC-4GHz 1.5dB@4-8GHz 2.5dB@8-12GHz 3dB@12-18GHz |
0.75dB@DC-4GHz 1.5dB@4-8GHz 2.5dB@8-12GHz 3dB@12-18GHz |
| औसत शक्ति | 50W@1Ghz | 30W@1Ghz | 30W@1Ghz |
| अलगाव | 50dB | 50dB | 50dB |
विशेषताएं
आवेदन
वैकल्पिक
रूपरेखा
CENO के साथ क्यों?
CENO स्लिप रिंग क्षेत्र में एक तकनीकी कंपनी है जो अनुसंधान और विकास, विनिर्माण और बिक्री में लगी हुई है।हम उत्पादों की गुणवत्ता और विश्वसनीय प्रदर्शन सुनिश्चित करने के लिए उन्नत उपकरण और उच्च परिशुद्धता परीक्षण उपकरणों हैयह सुविधा 3000 वर्ग मीटर के क्षेत्र को कवर करती है और चीन के शेन्ज़ेन में स्थित है।
प्रमाणन
आईएसओ9001, सीई,आरओएचएस,यूएल,विस्फोट प्रतिरोधी
CENO लाभ
इंजीनियरिंग टीम के सदस्यों के पास स्लिप रिंग के क्षेत्र में 10 से अधिक वर्षों का अनुभव है। ऑपरेटर महत्वपूर्ण प्रक्रिया पर काम करते हैं, सभी आंतरिक प्रशिक्षण द्वारा योग्य हैं।
सेवा CENO प्रदान करता है
24 घंटे, 7 दिन सलाहकार सेवा।
बड़े पैमाने पर और अनुकूलित उत्पादन।
360° घूर्णन प्रणाली के लिए समाधान प्रदान करना।
किसी भी 360° रोटेशन सिस्टम के लिए अपने अनुरोधों के साथ हमसे परामर्श करने के लिए आपका स्वागत है। हम आपको समय पर अपनी पूछताछ का जवाब देने के लिए एक स्टॉप सेवा प्रदान करेंगे।
