फाइबर ऑप्टिक रोटरी ज्वाइंट
>
|
|
| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | CENO |
| प्रमाणन | CE,RoHS,ISO9001,UL |
| मॉडल संख्या | ECN000-05P1-04S-01EG-01F |

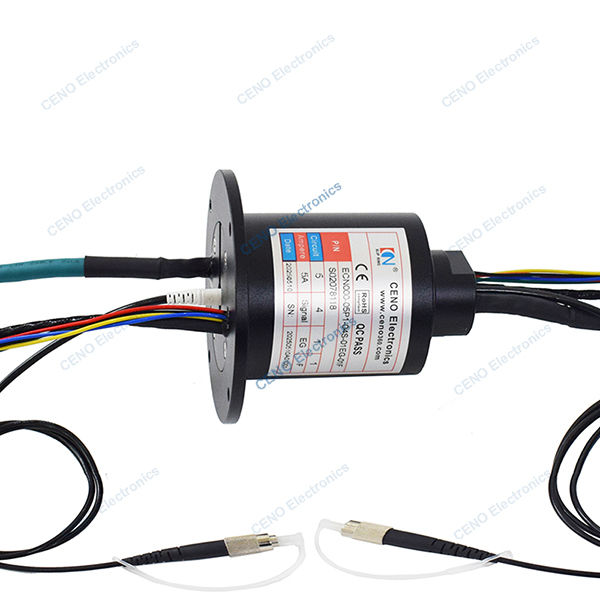

कम तापमान एकीकृत ईथरनेट संकेत और फाइबर ऑप्टिक रोटरी संयुक्त स्लिप रिंग
ECN000-05P1-04S-01EG-01F CENO एकीकृत विद्युत शक्ति संकेत और फाइबर ऑप्टिक घुमावदार संयुक्त फिसलने की अंगूठी है, जो कम तापमान में काम करने वाली मशीन में सुसज्जित है -40°C~+50°C.स्लिप रिंग एक विद्युत यांत्रिक उपकरण है जो एक स्थिर से घूर्णी संरचना में शक्ति और विद्युत संकेतों के संचरण की अनुमति देता हैसीईएनओ एकीकृत फाइबर ऑप्टिक रोटरी ज्वाइंट स्लिप रिंग को कठोर वातावरण और मांग वाले आवश्यकताओं के लिए विकसित किया गया है, और एयरोस्पेस और रक्षा अनुप्रयोग में प्रदर्शन किया गया है।
विशेषताएं
आवेदन
वैकल्पिक
विनिर्देश
ECN000-05P1-04S-01EG-01F | विनिर्देश |
| वर्तमान और सर्किट | 5 सर्किट * 5A; 4 सर्किट * संकेत; 1 * ईथरनेट संकेत; 1 * फाइबर ऑप्टिक |
| नामित वोल्टेज | 0 ~ 220 VAC/VDC |
| डायलेक्ट्रिक शक्ति | ≥1000VAC@50Hz; ≥300VAC@50Hz |
| अलगाव प्रतिरोध | ≥500MΩ@500VDC; ≥100MΩ@300VDC |
| संपर्क प्रतिरोध तरंग | ≤ 10mΩ |
| कार्य तापमान | -40°C~+50°C |
| कार्यशील आर्द्रता | 60 % आरएच |
| आईपी सुरक्षा ग्रेड | IP51 |
| परिचालन गति | 0~300 आरपीएम |
| बाहरी व्यास | Ø56 मिमी |
| संपर्क सामग्री | कीमती धातु |
| आवास सामग्री | एल्यूमीनियम मिश्र धातु |
| सीसा के तार की लंबाई | रोटरः 1000 मिमी; स्टेटरः 1000 मिमी |
| स्थापना का तरीका | फ्लैंज की स्थापना |
| फाइबर ऑप्टिक | |
| तरंग लंबाई | 1310/1550 |
| सम्मिलित हानि | <2dB |
| रिटर्न हानि | <30dB |
| सम्मिलन हानि विचलन | <±0.5dB |
| कनेक्टर | एफसी |
| केबल की लंबाई | स्टेटरः 700±10mm; रोटरः 1100±15mm |
रूपरेखा
एकीकृत स्लिप रिंग CENO गैर मानक श्रृंखला है। POWER/SIGNAL + FIBER OPTIC ROTARY JOINT विशेष आवेदन के अनुसार डिजाइन, वर्तमान, संकेत सर्किट और ऑप्टिकल फाइबर संयुक्त को एकीकृत करने के लिए।इसकी धारा कई सौ एम्पियर तक पहुंच सकती है और इसका संकेत प्रासंगिक अनुप्रयोग पर सभी प्रकार के संकेत प्रकार के आधार को कवर कर सकता है।. ऑप्टिकल फाइबर संयुक्त में सिगेल-मोड और मल्टीमोड शामिल हैं, जिसमें सिग्नल चैनल से दर्जनों चैनल तक विभिन्न चैनल होते हैं। इस प्रकार के एकीकृत स्लिपरिंग को अच्छा प्रदर्शन और विभिन्न कार्य मिलता है,तो यह व्यापक रूप से विकल्प इलेक्ट्रिक क्रेन में प्रयोग किया जाता है.
