फाइबर ऑप्टिक रोटरी ज्वाइंट
>
|
|
| Place of Origin | China |
| ब्रांड नाम | CENO |
| प्रमाणन | CE,RoHS,ISO9001,UL |
| Model Number | ECN000-01S-01F-B |

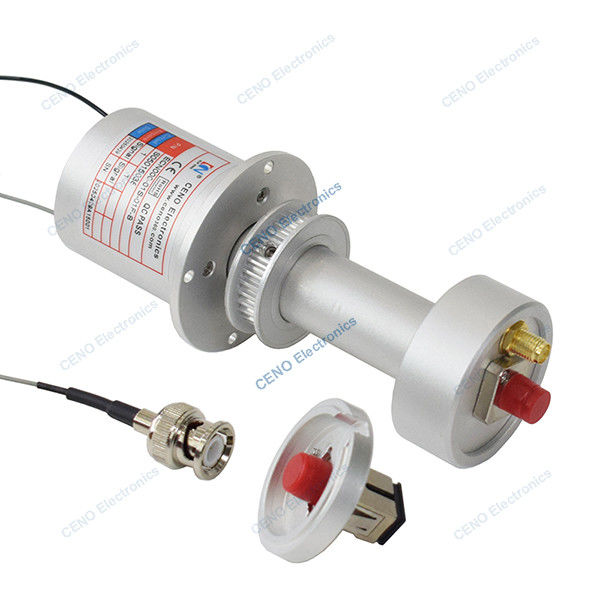

फाइबर ऑप्टिक रोटरी संयुक्त के साथ समाक्षीय संकेत और FORJs स्लिप रिंग एकीकृत करें
ECN000-01S-01F-B उच्च गति 6000rpm के साथ CENO एकीकृत सिग्नल + फाइबर ऑप्टिक घूर्णी संयुक्त फिसलन अंगूठी है।ग्राहक के विशेष अनुरोध और आवेदन के आधार पर एक साथ forjs के साथ डेटाफाइबर ऑप्टिक रोटरी जॉइंट जिसमें दो प्रकार के मोड, सिंगल और मल्टी-मोड, चैनल कस्टमाइज किए जा सकते हैं और दर्जनों चैनल तक।CENO एकीकृत फ्लिप रिंग स्थिर रूप से काम करता है और अक्सर विभिन्न ऑप्टोइलेक्ट्रॉनिक पॉड सिस्टम पर सुसज्जित होता है।.
विशेषताएं
आवेदन
वैकल्पिक
विनिर्देश
|
ECN000-01S-01F-B |
विनिर्देश |
| वर्तमान और सर्किट | 1 * समाक्षीय संकेत |
| नामित वोल्टेज | 0 ~ 240 VAC/VDC |
| डायलेक्ट्रिक शक्ति | ≥500VAC@50Hz |
| अलगाव प्रतिरोध | ≥100MΩ@100VDC |
| संपर्क प्रतिरोध | 70mΩ ((50rpm) |
| कार्य तापमान | -20°C~+60°C |
| कार्यशील आर्द्रता | 60 % आरएच |
| आईपी सुरक्षा ग्रेड | IP51 |
| बाहरी व्यास | Ø20 मिमी |
| परिचालन गति | 0~6000rpm |
| संपर्क सामग्री | कीमती धातु |
| आवास सामग्री | एल्यूमीनियम मिश्र धातु |
| सीसा के तार की लंबाई |
अनुकूलित |
| ऑप्टिक फाइबर | |
| नहर | 1 * फाइबर ऑप्टिक |
| फाइबर का प्रकार | सिंगल मोड HI1060 फाइबर ऑप्टिक |
| तरंग लंबाई | 1310nm |
| सम्मिलित हानि | ≤2.0dB |
| घाटे की लहर डालें | ≤0.7dB |
| फीडबैक हानि | ≤23dB |
| काम करने की गति rpm | 0~2000 |
| सूअर की पूंछ की लंबाई और इनकैप्सुलेशन | 0.9 मिमी सफेद जैकेट; तार की लंबाई 200 मिमी |
| कनेक्टर का प्रकार | FC/APC कनेक्टर |
रूपरेखा
एकीकृत स्लिप रिंग CENO गैर मानक श्रृंखला है। POWER/SIGNAL + FIBER OPTIC ROTARY JOINT विशेष आवेदन के अनुसार डिजाइन, वर्तमान, संकेत सर्किट और ऑप्टिकल फाइबर संयुक्त को एकीकृत करने के लिए।इसकी धारा कई सौ एम्पियर तक पहुंच सकती है और इसका संकेत प्रासंगिक अनुप्रयोग पर सभी प्रकार के संकेत प्रकार के आधार को कवर कर सकता है।. ऑप्टिकल फाइबर संयुक्त में सिगेल-मोड और मल्टीमोड शामिल हैं, जिसमें सिग्नल चैनल से दर्जनों चैनल तक विभिन्न चैनल होते हैं। इस प्रकार के एकीकृत स्लिपरिंग को अच्छा प्रदर्शन और विभिन्न कार्य मिलता है,तो यह व्यापक रूप से विकल्प इलेक्ट्रिक क्रेन में प्रयोग किया जाता है.
