रेडियो फ्रीक्वेंसी रोटरी जॉइंट
>
|
|
| Place of Origin | China |
| ब्रांड नाम | CENO |
| प्रमाणन | ISO9001,CE,RoHS,UL |
| Model Number | ECN000-03P1-01EG-01R |

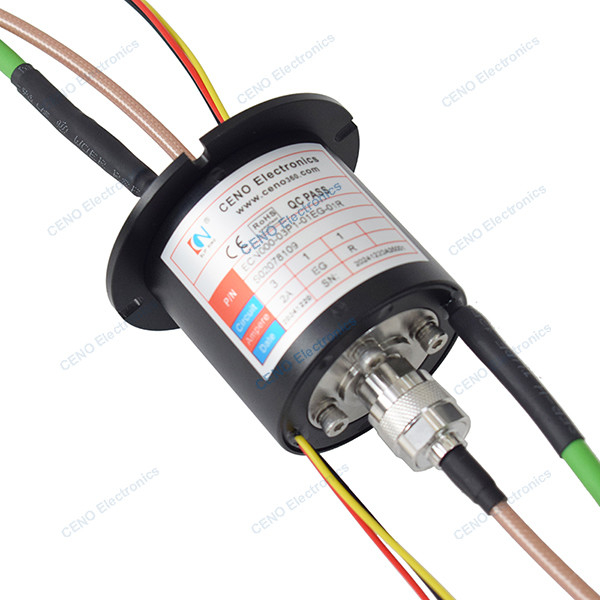

बिजली ईथरनेट संकेत और रेडियो आवृत्ति घूर्णी संघ के साथ आरएफ पर्ची अंगूठी एकीकृत
ECN000-03P1-01EG-01R CENO का नया एकीकृत आरएफ स्लिप रिंग है जो सर्किट विद्युत शक्ति, ईथरनेट संकेत और 1 चैनल आरएफ संकेत को जोड़ती है। CENO एकीकृत आरएफ स्लिप रिंग एक गैर-मानक अनुकूलित श्रृंखला है,रडार उद्योग के लिए डिज़ाइन किया गया है। संकेत प्रकार जैसे पैरामीटर विभिन्न अनुप्रयोगों के अनुसार सभी प्रकारों को कवर कर सकते हैं, इस प्रकार के स्लिप रिंग में स्थिर प्रदर्शन है,ईएमसी विद्युत चुम्बकीय संगतता आवश्यकताओं को पूरा करता हैअधिक जानकारी के लिए कृपया हमसे संपर्क करें।
विनिर्देश
|
ECN000-03P1-01EG-01R |
विनिर्देश |
| वर्तमान और सर्किट | 3 * 6A; 1 * 1000M ईथरनेट संकेत |
| नामित वोल्टेज | 0 ~ 220 VAC/VDC |
| डायलेक्ट्रिक शक्ति | ≥500VAC@50Hz; ≥300VAC@50Hz |
| अलगाव प्रतिरोध | ≥500MΩ@500VDC; ≥100MΩ@300VDC |
| संपर्क प्रतिरोध | ≤30mΩ (50rpm) |
| संपर्क सामग्री | कीमती धातु |
| आवास सामग्री | एल्यूमीनियम मिश्र धातु |
| कार्य तापमान | -40°C~+55°C; -45°C~+65°C |
| कार्यशील आर्द्रता | 95 % आरएच |
| आईपी सुरक्षा ग्रेड | IP54 |
| परिचालन गति | 0 ~ 7rpm |
| सीसा के तार की लंबाई | अनुकूलित |
| स्थापना | फ्लैंज स्थापित करना |
| रेडियो आवृत्ति | |
| आवृत्ति सीमा | डीसी-2जीएच |
| प्रतिरोध | 50Ω |
| सम्मिलित हानि | ≤ 2.5dB |
| घाटे की सीमा डालें | < 0.1dB |
| वीएसडब्ल्यूआर | < 1.3 |
| वीएसडब्ल्यूआर तरंग | < 0.1 |
| औसत शक्ति | 250 वाट |
| सीसा के तार का आकार | अनुकूलित |
| सीसा के तार की लंबाई | 200±5 मिमी |
| कनेक्टर का प्रकार | एन-जे |
| संपर्क सामग्री | सोने से सोने तक |
| आवास सामग्री | पीतल |
विशेषताएं
आवेदन
वैकल्पिक
रूपरेखा
CENO के साथ क्यों?
CENO स्लिप रिंग क्षेत्र में एक तकनीकी कंपनी है जो अनुसंधान और विकास, विनिर्माण और बिक्री में लगी हुई है।हम उत्पादों की गुणवत्ता और विश्वसनीय प्रदर्शन सुनिश्चित करने के लिए उन्नत उपकरण और उच्च परिशुद्धता परीक्षण उपकरणों हैयह सुविधा 3000 वर्ग मीटर के क्षेत्र को कवर करती है और चीन के शेन्ज़ेन में स्थित है।
प्रमाणन
आईएसओ9001, सीई,आरओएचएस,यूएल,विस्फोट प्रतिरोधी
CENO लाभ
इंजीनियरिंग टीम के सदस्यों के पास स्लिप रिंग के क्षेत्र में 10 से अधिक वर्षों का अनुभव है। ऑपरेटर महत्वपूर्ण प्रक्रिया पर काम करते हैं, सभी आंतरिक प्रशिक्षण द्वारा योग्य हैं।
सेवा CENO प्रदान करता है
24 घंटे, 7 दिन सलाहकार सेवा।
बड़े पैमाने पर और अनुकूलित उत्पादन।
360° घूर्णन प्रणाली के लिए समाधान प्रदान करना।
किसी भी 360° रोटेशन सिस्टम के लिए अपने अनुरोधों के साथ हमसे परामर्श करने के लिए आपका स्वागत है। हम आपको समय पर अपनी पूछताछ का जवाब देने के लिए एक स्टॉप सेवा प्रदान करेंगे।
