एचडीएमआई स्लिप रिंग
>
|
| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | CENO |
| प्रमाणन | CE,RoHS,UL,ISO9001 |
| मॉडल संख्या | ECN025-19P-01EG-01U2-03HD |

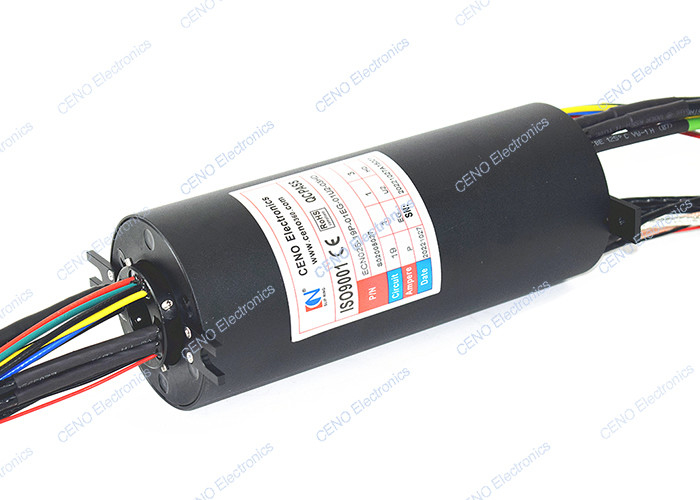

छेद के माध्यम से एकीकृत गीगाबिट ईथरनेट एचडीएमआई सिग्नल यूएसबी के साथ स्लिप रिंग
ECN025-19P-01EG-01U2-03HD CENO इलेक्ट्रॉनिक्स से छेद के माध्यम से एक एकीकृत सिग्नल स्लिप रिंग है।यह विद्युत शक्ति के सर्किट, 1000 एम ईथरनेट के 1 समूह, यूएसबी सिग्नल के 1 समूह, बीसीएन के 2 समूह और डीबी 9 के 1 समूह के साथ संयुक्त है।अक्सर खोखले शाफ्ट उद्योग स्लिप रिंग या इलेक्ट्रिकल कलेक्टर भी कहा जाता है, 3 मिमी से 980 मिमी तक छेद का आकार वैकल्पिक होता है, जिसमें विभिन्न प्रकार के कार्य होते हैं और सिग्नल, डेटा और एनालॉग सिग्नल को स्थिर रूप से प्रसारित कर सकते हैं।इसके स्थिर संचरण, कोई पैकेज हानि और कम सम्मिलन हानि के कारण, यह मुख्य रूप से स्वचालित मशीनों, इन्फ्रारेड फोटोग्राफी, हाई डेफिनिशन फोटोग्राफी, मोशन सिम्युलेटर पर उपयोग किया जाता है।
विशेषताएं
अनुप्रयोग
वैकल्पिक
विनिर्देश
|
ECN025-19P-01EG-01U2-03HD |
विनिर्देश |
| वर्तमान और सर्किट | 2*60ए;2*10ए;6*25ए;8*7ए;1 * पीई;1*1000M ईथरनेट;1ग्रुप*USB2.0;2 समूह * बीएनसी;1ग्रुप*डीबी9 |
| रेटिंग वोल्टेज | 0 ~ 24 वीएसी / वीडीसी |
| ढांकता हुआ ताकत |
≥1000VAC@50Hz ≥300VAC@50Hz |
| अलगाव प्रतिरोध |
≥500MΩ@500VDC ≥100MΩ@100VDC |
| बिजली का शोर | ≤30mΩ (50rpm) |
| संचालन गति | 0 ~ 300 आरपीएम |
| संपर्क सामग्री | कीमती धातुओं |
| घर निर्माण की सामग्री | एल्यूमीनियम मिश्र धातु |
| वर्किंग टेम्परेचर | -20 डिग्री सेल्सियस ~ + 60 डिग्री सेल्सियस |
| कार्य आर्द्रता | अधिकतम 60% |
| आईपी सुरक्षा ग्रेड | IP51 |
| छेद के आकार के माध्यम से | Ø25.4 मिमी |
| लीड तार का आकार |
AWG6# टिन कोटेड टेफ्लॉन®UL AWG17# टिन कोटेड टेफ्लॉन®UL AWG12# टिन कोटेड टेफ्लॉन®UL 4 कोर मुड़ तार AWG17# Cat5e आरजी179 9 कोर मुड़ तार |
| लीड तार की लंबाई |
रोटर: 1000 मिमी स्टेटर: 3000 मिमी |
| स्थापना का तरीका | मुख्य शाफ्ट पर शिकंजा के साथ रोटर पक्ष तय किया गया |
बाह्य रेखा आरेखण
हमारी सेवा
1. 24 घंटे में पूछताछ का जवाब दें।
2. कृपया हमें सूचित करें कि आप किन वस्तुओं में रुचि रखते हैं और उचित मूल्य आपको आपकी नई पूछताछ ASAP प्राप्त होने पर प्रदान किया जाएगा।
3. अपने प्रश्न का विस्तृत उत्तर दें।
4. हमारे उत्पादों का उपयोग करने के दौरान आपके साथ समस्या का समाधान किया।
5. हमारे भविष्य के सहयोग के लिए आपको नमूने पेश किए जाएंगे।
सामान्य प्रश्न
1. हम क्या करें?
हम उच्च गुणवत्ता वाली स्लिपरिंग के विकास, डिजाइनिंग, निर्माण पर ध्यान केंद्रित करते हैं और रोटेटिंग सिस्टम के लिए विभिन्न समाधान पेश करते हैं।
2. हम व्यवसाय में कितने समय से हैं?
CENO ने 2009 से स्लिप रिंग व्यवसाय की स्थापना की। हमारे पास हजारों ग्राहक हैं जिन्होंने हमारे उत्पादों या सेवाओं को स्वीकार किया है।
3. स्लिप रिंग क्या है?
स्लिप रिंग एक इलेक्ट्रोमैकेनिकल डिवाइस है जो एक स्थिर से एक घूर्णन संरचना में बिजली और विद्युत संकेतों के संचरण की अनुमति देता है।स्लिप रिंग का उपयोग किसी भी इलेक्ट्रोमैकेनिकल सिस्टम में किया जा सकता है, जिसे पावर या सिग्नल ट्रांसमिट करते समय रोटेशन की आवश्यकता होती है।यह यांत्रिक प्रदर्शन में सुधार कर सकता है, सिस्टम के संचालन को आसान बना सकता है और जंगम जोड़ों से लटकने वाले क्षतिग्रस्त तारों को समाप्त कर सकता है।
4. मैं स्लिप रिंग कैसे चुनूं?
स्लिप रिंग समाधान के उचित चयन के लिए आपके एप्लिकेशन के ऑपरेटिंग मापदंडों के विवरण की आवश्यकता होती है, जिसमें कुल सर्किट, वोल्टेज और एम्प प्रति सर्किट, ऑपरेटिंग गति और माउंटिंग प्रकार शामिल हैं।आपकी खोज शुरू करने के लिए एक अच्छी जगह हमारे मानक स्लिप रिंग हैं।यदि आप आश्वस्त हैं कि एक कस्टम / संशोधित समाधान की सबसे अधिक आवश्यकता है या आपके चयन में सहायता की आवश्यकता है, तो आरंभ करने के लिए हमसे संपर्क करें।
5. क्या आप कस्टम स्लिप रिंग ऑफ़र करते हैं?
हां, यदि आप आश्वस्त हैं कि कस्टम/संशोधित समाधान की सबसे अधिक आवश्यकता है या आपके चयन में सहायता की आवश्यकता है, तो आरंभ करने के लिए हमसे संपर्क करें।हमारे इंजीनियर आपकी आवश्यकताओं के लिए सही समाधान लेकर आएंगे।
CENO के साथ क्यों
CENO स्लिप रिंग क्षेत्र में एक तकनीकी रूप से कंपनी है जो अनुसंधान और विकास, निर्माण और बिक्री को संलग्न करती है। हमारे पास उत्पादों की गुणवत्ता और विश्वसनीय प्रदर्शन सुनिश्चित करने के लिए उन्नत उपकरण और उच्च परिशुद्धता परीक्षण उपकरण हैं। सुविधा क्षेत्र 3000 वर्ग मीटर और शेन्ज़ेन चीन में स्थित है।
प्रमाणीकरण
ISO9001, CE, RoHS, UL, विस्फोट प्रूफ
सेनो एडवांटेज
इंजीनियरिंग टीम के सदस्य को स्लिप रिंग के क्षेत्र में 10 से अधिक वर्षों का अनुभव है। महत्वपूर्ण प्रक्रिया पर काम करने वाले सभी आंतरिक प्रशिक्षण द्वारा योग्य हैं।
सेवा CENO प्रदान करता है
24 घंटे, 7 दिन सलाहकार सेवा।
बड़े पैमाने पर और अनुकूलित उत्पादन।
360 डिग्री रोटेशन सिस्टम के लिए समाधान की पेशकश।
किसी भी 360° रोटेशन सिस्टम के लिए आपके अनुरोधों के साथ हमसे परामर्श करने के लिए आपका स्वागत है। हम आपकी पूछताछ का समय पर जवाब देने के लिए आपको वन स्टॉप सेवा प्रदान करेंगे।
